Oui, un ventilateur industriel refroidit une pièce, et il le fait généralement avec une fraction de l’électricité dont un climatiseur a besoin. Ce qui change, ce n’est pas la température de l’air mais la vitesse à laquelle la chaleur quitte la peau humaine. Dans un atelier de 6 mx 5 mx 3,5 m, un ventilateur axial de 750 mm se déplaçant à environ 18 000 m3/h permet aux personnes de travailler confortablement à un thermomètre mural de 30 degrés Celsius, une température à laquelle l'air immobile semble oppressant en quelques minutes.
Il convient avant tout de préciser clairement la limite : les ventilateurs déplacent la chaleur, ils ne la détruisent pas. Si la pièce est scellée et que le ventilateur est la seule machine qui fonctionne à l'intérieur, les propres pertes du moteur ajoutent de la chaleur à l'air. Même dans ce cas, mesuré sur la personne, un ventilateur correctement dimensionné offre toujours un gain de confort ressenti d'environ 3 à 5 degrés Celsius. C'est pourquoi les ateliers, les halls d'emballage, les quais de chargement, les cabines de soudage et les allées d'entrepôt sont refroidis d'abord par le mouvement de l'air et ensuite par la réfrigération.
Trois chiffres déterminent si la réponse pour votre pièce est oui ou non : la vitesse de l'air qui atteint réellement les personnes, le nombre de changements d'air par heure et l'humidité relative. Poussez le premier au-dessus de 1 m/s et le second au-dessus de 10 ACH, et dans la plupart des climats secs ou tempérés, un ventilateur industriel supportera à lui seul toute la charge de refroidissement.
Le refroidissement de confort à partir d'un ventilateur repose sur deux chemins physiques fonctionnant en même temps. Le premier est la convection. Dans l'air calme, le coefficient de transfert de chaleur par convection sur la peau humaine se situe autour de 3 à 4 W/m2K. Augmentez la vitesse de l'air à 2 m/s et elle grimpe à environ 8 à 12 W/m2K. Sur une surface corporelle d’environ 1,8 m2, cette différence équivaut à plusieurs centaines de watts de chaleur supplémentaire sortant du corps toutes les heures.
La deuxième voie est l’évaporation. La sueur qui s'évapore élimine environ 2 400 kJ par litre. L’air immobile emprisonne une micro-couche saturée d’humidité contre la peau, de sorte que la sueur reste là sans rien faire. L’air en mouvement remplace continuellement cette couche et le corps perd de la chaleur par un chemin qui n’a rien à voir avec la température de l’air.
La norme ASHRAE 55 considère la vitesse de l'air élevée comme une stratégie de confort légitime. Avec un mouvement d'air contrôlé par les occupants, la température de confort acceptable dans un espace peut être augmentée d'environ 2,5 à 3 degrés Celsius à environ 1,2 m/s de vitesse de l'air, et davantage à des vitesses plus élevées. Concrètement, cela signifie qu'une usine qui aurait autrement besoin d'une réfrigération mécanique à 28 degrés Celsius peut rester productive à 31 degrés Celsius une fois que l'air circule correctement.
Moteur, pale, vitesse de l'air, confort. La chaîne est aussi solide que son point le plus faible. Un moteur à haut rendement entraînant une lame mal inclinée produit du bruit sans projection. Une lame bien conçue entraînée par un moteur qui perd de la vitesse sous charge produit des cinq premières minutes confortables et des cinq heures suivantes décevantes. Lorsque les acheteurs demandent pourquoi un ventilateur de 750 mm surpasse un autre avec la même puissance nominale, cette chaîne est normalement la réponse.
Chaque watt d’électricité consommé par un ventilateur finit par devenir de la chaleur à l’intérieur du bâtiment. Un ventilateur industriel de 1,1 kW est donc aussi un appareil de chauffage de 1,1 kW, soit environ 3 750 BTU/h. Dans une pièce fermée sans conduit d'évacuation, cette énergie s'accumule et la température de l'air peut augmenter de 0,5 à 1,5 degrés Celsius au cours des deux premières heures de fonctionnement, même si les occupants se sentent plus frais.
Dès que le ventilateur est utilisé pour évacuer l’air, l’image se retourne. L'air chaud quitte la pièce, l'air extérieur ou celui du couloir le remplace et la température réelle baisse. Un accord équilibré entre l’offre et l’extraction stabilise cette baisse au lieu de la laisser dériver. C'est pourquoi un même ventilateur peut être un dispositif de confort dans une installation et un véritable dispositif de régulation de la température dans une autre.
| Mode de fonctionnement | Effet sur la température de l'air | Où ça marche le mieux |
|---|---|---|
| Recirculation seulement, pièce fermée | Augmente de 0,5 à 1,5 °C après deux heures à cause de la chaleur du moteur et des occupants. | Grands volumes ouverts avec air sec, personnes positionnées à l'intérieur du jet d'air |
| Échappement ou extraction | Chute de 2 à 6 °C une fois que le débit d'air dépasse 10 changements d'air par heure | Cuisines, postes de soudage, ateliers de pressage, locaux avec machines chaudes |
| Approvisionnement et extraction équilibrés | Chute puis reste stable à un niveau prévisible | Halls de production, zones de montage propres, allées chaudes |
| Refroidissement par évaporation | Chute de 5 à 12 °C lorsque l'humidité relative reste inférieure à 50 % | Climats secs, ateliers ouverts, zones de production semi-extérieures |
Lisez le tableau du point de vue de la personne debout dans le flux d'air, et non du point de vue du capteur fixé au mur. Un thermomètre indique ce que contient la pièce. Un corps humain rapporte ce qu’il ressent. Les deux lectures sont correctes et décrivent toutes deux des choses différentes.
Le calcul de dimensionnement est suffisamment court pour être fait sur papier. En unités métriques, le débit d'air requis en m3/h est égal au volume de la pièce en m3 multiplié par les changements d'air cibles par heure. En unités impériales, le CFM requis est égal au volume de la pièce en pieds cubes multiplié par les changements d'air, divisé par 60.
Prenez un hall de 10 m x 8 m x 4 m. Le volume est de 320 m3. À 10 changements d'air par heure, le ventilateur doit se déplacer à 3 200 m3/h, à 20 ACH, il doit se déplacer à 6 400 m3/h et à 30 ACH, il doit se déplacer à 9 600 m3/h. Pour une zone de production occupée avec une activité légère, 15 à 25 ACH est la bande habituelle. Le stockage sans personne à l’intérieur tolère beaucoup moins.
| Taille de la pièce (L x L x H) | Volume | 10 ACH | 20 ACH | 30 ACH |
|---|---|---|---|---|
| 4 x 3 x 2,7 m | 32 m3 | 320 m3/heure | 650 m3/heure | 970 m3/heure |
| 6 x 5 x 3,5 m | 105m3 | 1 050 m3/h | 2 100 m3/h | 3 150 m3/h |
| 10x8x4 mètres | 320 m3 | 3 200 m3/h | 6 400 m3/heure | 9 600 m3/h |
| 20 x 15 x 6 m | 1 800 m3 | 18 000 m3/heure | 36 000 m3/heure | 54 000 m3/heure |
| 30 x 20 x 8 m | 4 800 m3 | 48 000 m3/heure | 96 000 m3/heure | 144 000 m3/heure |
La distance de projection compte autant que le volume. Un bon ventilateur de sol axial de 750 mm pousse un jet d'air cohérent sur environ 15 à 25 m avant que la vitesse ne tombe en dessous de 0,5 m/s. Au-delà de cette distance, l’air continue de bouger, mais il n’a plus l’impression de se refroidir. Si l'extrémité d'une salle de 40 m a besoin de confort, deux ventilateurs travaillant dans la même direction battent un ventilateur plus grand dirigé vers le mur du fond.
Les classes de fans ne sont pas interchangeables et l’inadéquation se manifeste généralement par un gaspillage d’argent ou d’air. Un ventilateur de sol à grande vitesse destiné à un plafond bas d’entrepôt projette simplement de l’air chaud sur les personnes situées en dessous. Un plafonnier silencieux dans une baie de soudage n'extrait rien.
| Classe de fans | Débit d'air typique | Lancer | Bruit à 3 m | Meilleure chambre |
|---|---|---|---|---|
| Ventilateur axial au sol ou sur colonne | 10 000-25 000 m3/h | 15-25 m | 62-72 dB(A) | Ateliers ouverts, quais de chargement, tentes événementielles |
| Ventilateur de plafond de grand diamètre | 100 000-350 000 m3/h | Surface totale | 45-55 dB(A) | Entrepôts et halls au-dessus de 5 m de hauteur libre |
| Ventilateur centrifuge et gainable | 500-6 000 m3/h | 5-15 m le long du conduit | 55-68 dB(A) | Échappement canalisé, vides de plafond, zones cloisonnées |
| Ventilateur d'extraction mural | 1 000-8 000 m3/h | Une seule direction | 58-68 dB(A) | Cuisines, cabines de peinture, toilettes, postes de soudage |
Pour les pièces où les personnes se trouvent à quelques mètres du flux d’air, une unité axiale dotée d’une pale bien équilibrée et d’un moteur à condensateur constitue le choix pratique. Pour une allée de rayonnage de 60 m de long, un grand ventilateur de plafond à pales lentes et un moteur à entraînement direct sans engrenage gagne à la fois en termes de bruit et d'énergie.

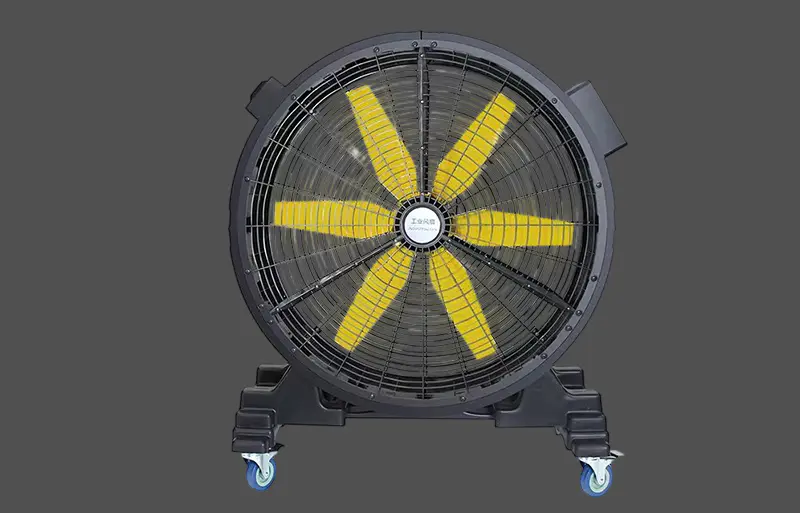

Ventilateur de brumisation et de refroidissement industriel série ZP Ventilateur brumisateur mobile pour fonderies chaudes, fermes et sites extérieurs ; une atomisation centrifuge et un grand réservoir refroidissent les zones ouvertes où la climatisation n'est pas pratique. Voir le produit → Les acheteurs comparent les chiffres de débit d’air sur l’étiquette et ouvrent rarement le boîtier du moteur. C’est là que réside la vraie différence. Deux ventilateurs peuvent déplacer le même volume d'air le premier jour et diverger considérablement au sixième mois, car la stabilité de la vitesse, l'élévation thermique et la qualité des roulements résident toutes à l'intérieur du moteur.
| Type de moteur | Bande d'efficacité | Contrôle de vitesse | Durée de vie typique | Utilisation typique |
|---|---|---|---|---|
| Poteau ombragé | 20-35 pour cent | Aucun, ou réduction brute de tension | 8 000 à 15 000 heures | Petits ventilateurs d'extraction, unités murales à faible coût |
| Condensateur divisé permanent | 45-65 pour cent | Deux ou trois vitesses exploitées | 15 000-25 000 heures | Ventilateurs sur pied, ventilateurs de sol, ventilateurs |
| Commutation électronique | 75-88 pour cent | En continu 0-100 pour cent | 25 000 à 40 000 heures | Ventilateurs industriels à vitesse variable, ventilation intelligente |
| Triphasé IE3 ou IE4 | 88-94 pour cent | En continu grâce à un lecteur | 30 000 à 50 000 heures | Grands ventilateurs de hall, installation canalisée, cycles de service élevés |
La conséquence pratique est simple : un moteur EC ou triphasé qui maintient sa vitesse face à une température ambiante croissante maintient le jet d'air stable tout au long du travail. Un moteur à pôles ombragés dans le même cadre ralentit lentement à mesure qu'il chauffe, et l'effet de refroidissement sur le sol disparaît doucement sans que personne ne s'en rende compte. Les concepteurs qui planifient des équipements de ventilation travaillent généralement à partir du moteur vers l’extérieur et non de la pale vers l’intérieur.
Nous produisons plus de 10 millions de moteurs par an pour des applications de machines à laver, de hottes aspirantes, de climatiseurs, de ventilateurs et de ventilation, et les projets de ventilateurs qui satisfont les utilisateurs finaux sont presque toujours ceux où la courbe du moteur a été adaptée à la courbe de charge des pales au stade du dessin. L’équipement de ventilation forcée vit ou meurt pendant ce match. Les équipes qui précisent moteurs de ventilateur au début d'un projet, on passe généralement moins de temps à régler les plaintes concernant un faible débit d'air plus tard.
Les ventilateurs et la réfrigération résolvent différents problèmes, et les comparer uniquement sur la température produit un mauvais achat. La comparaison qui compte porte sur l'effet de chaque système sur une pièce, son coût de fonctionnement et sa capacité à gérer la poussière, les fumées et les portes ouvertes.
| Aspect | Ventilateur industriel | Climatiseur |
|---|---|---|
| Température de l'air | Inchangé en mode fermé, réduit à l'épuisement | Réduit directement |
| Confort au niveau des occupants | Réduction ressentie de 3 à 5 °C | Direct, indépendant de la vitesse de l'air |
| Coût installé pour les grands espaces ouverts | Faible par mètre carré couvert | Élevé et évolutif en fonction du volume et non de la surface au sol |
| Coût de fonctionnement par heure | Environ un cinquième à un quinzième de la réfrigération | Le plus élevé des deux, de loin |
| Élimination des fumées, poussières et odeurs | Oui, lorsqu'il est utilisé comme extrait | Non, l'air recyclé les concentre |
| Gestion des portes et fenêtres | Tolérant aux portes de chargement ouvertes | Perd des performances à chaque ouverture |
| Humidité | Non affecté | Condense l'humidité, assèche l'air |
La disposition hybride est généralement la plus intelligente : un ventilateur industriel supporte la charge de confort général sur un grand volume, tandis qu'une zone climatisée plus petite gère les salles de contrôle qualité, les bancs électroniques ou les alcôves de serveurs où la température et l'humidité doivent être maintenues dans les limites de tolérance. Cette répartition maintient les dépenses en capital concentrées là où elles modifient réellement la production de l’entreprise.
Il y a une ligne de démarcation claire. Below about 50 percent relative humidity, an evaporative cooler drops the real air temperature by 5 to 12 degrees Celsius, because water absorbs latent heat as it evaporates into the air stream. Au-dessus de 65 pour cent d’humidité, la même machine ajoute de l’humidité et ne produit presque rien. Un ventilateur, en revanche, se comporte de manière cohérente dans les deux conditions, car il ne dépend jamais de l’évaporation dans l’air ambiant.
For dry inland workshops, mobile evaporative units with EC motors give the closest thing to genuine air conditioning without refrigerant, and they can be rolled from bay to bay as the work shifts. Pour les sites côtiers humides, la décision devrait s'en tenir au mouvement de l'air et à la ventilation par aspiration, la réfrigération étant réservée aux salles critiques uniquement.

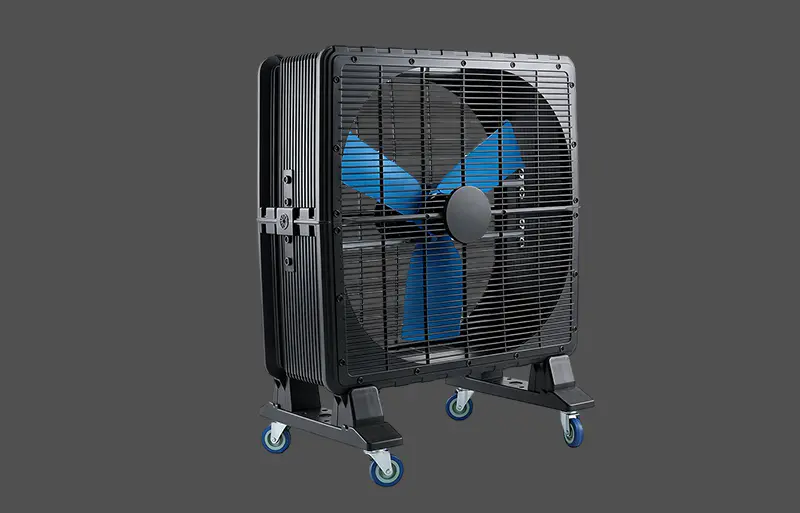

Refroidisseur d'air par évaporation industriel mobile avec moteur EC Délivre 10 000 m³/h grâce à une lame de 650 mm et un moteur EC, avec commande à 7 vitesses et roulettes pour le refroidissement de baie à baie dans les ateliers. Voir le produit → Two design details separate a good evaporative unit from a mediocre one: the pad area relative to airflow, and whether the motor holds its speed as the pad loads with dust and mineral scale. A larger pad at lower face velocity saturates the air more efficiently, and a speed-stable EC motor keeps the delivery constant over a full season of use.
Les acheteurs qui rassemblent ces neuf chiffres avant de contacter un fournisseur se trompent rarement de ventilateur.
Remettez ces neuf réponses à n’importe quel fournisseur de fans compétent et la sélection se réduit immédiatement à deux ou trois candidats. Ignorez-les et la conversation se transforme en une série de suppositions qui se terminent généralement par un ventilateur de sol surdimensionné et un gestionnaire de site insatisfait.
Deux ventilateurs identiques installés à deux mètres l'un de l'autre dans des positions différentes peuvent produire des niveaux de confort qui diffèrent selon la taille totale du ventilateur. La position décide si l'air atteint les personnes, s'il revient en court-circuit vers l'admission et si le moteur chauffe.
Les applications d'extraction sont les plus sensibles à la qualité de l'installation. Un ventilateur mural destiné à l'évacuation des fumées doit vaincre la pression statique des persiennes, des conduits et des grilles sales, et cette charge est entièrement supportée par le moteur. Unités construites avec moteurs de ventilateur d'extraction industriels conçus pour un service continu et équipés d'une protection thermique, ils survivent bien mieux à ces conditions que les assemblages à usage général empruntés à une conception domestique.
Le bruit est la raison la plus courante pour laquelle une installation fonctionnelle est arrêtée. Il provient de trois sources qui doivent être traitées séparément : le bruit de pointe de pale, le bruit électromagnétique du moteur et les vibrations des roulements ou de la structure.
| Source de bruit | Contribution typique | Solution pratique |
|---|---|---|
| Pointe de pale et turbulences | Dominant au-dessus de 2 500 tr/min sur les petites pales | Diamètre plus grand à vitesse inférieure, profil de lame plus propre |
| Bourdonnement électromagnétique du moteur | 2-6 dB(A) à la fréquence de passage des pales | Meilleure pile de stratification, tolérance d'entrefer plus serrée |
| Roulement grondement | Augmente de 3 à 5 dB(A) après 5 000 heures en cas de non-entretien | Roulements étanches à vie ou regraissables de classe correcte |
| Résonance structurelle | Pics intermittents à des vitesses spécifiques | Isolation en caoutchouc, cadre de montage plus rigide, évite cette bande de vitesse |
La note d’équilibre est ici le déterminant discret. Un rotor de ventilateur équilibré avec un balourd résiduel serré fonctionnera sans problème à 1 400 tr/min et durera des années. Le même rotor, avec une tolérance d'équilibrage plus faible, transmet les vibrations aux roulements, aux supports et aux panneaux de toit, et l'usure qui en résulte se manifeste d'abord par un bruit mesuré à 3 m.
Le refroidissement estival est le cycle de service évident, mais les ventilateurs industriels sont souvent sélectionnés pour une ventilation toute l'année, ce qui modifie les spécifications du moteur. La condensation à l'intérieur du carter du moteur pendant les variations de température du printemps et de l'automne attaque la résistance d'isolation et la graisse des roulements. Les moteurs étanches entièrement fermés avec une protection IP55 ou supérieure sont la bonne réponse pour les blanchisseries, les zones de transformation des aliments, les lave-autos et les sites côtiers.
La densité des sources de chaleur modifie également la balance. Une pièce avec 30 kW de chaleur de machine installée a besoin d'un véritable flux d'air extrait, et non d'une recirculation, car un ventilateur qui ne fait que brasser l'air finira par restituer de l'air plus chaud aux personnes qui ont besoin d'aide. En règle générale, chaque kilowatt de charge thermique interne nécessite environ 300 m3/h d'air extérieur pour maintenir la pièce à quelques degrés ambiants dans des conditions tempérées.
Le courant monophasé de 220 à 240 V à 50 ou 60 Hz couvre la plupart des ventilateurs industriels portables et muraux, avec des conceptions fonctionnant par condensateur offrant un couple de démarrage fiable sur une alimentation domestique standard. Les alimentations triphasées supérieures à 1,5 kW environ sont bien plus adaptées aux installations fixes, car le moteur est plus petit, plus froid et plus facile à protéger.
Le contrôle de la vitesse mérite une attention avant l’achat plutôt qu’après. Les moteurs PSC à vitesse réduite donnent deux ou trois points fixes et ne peuvent pas être atténués sur un contrôleur triac sans surchauffe. Les moteurs EC acceptent un signal 0-10 V et maintiennent la vitesse sélectionnée sous charge. Les moteurs triphasés se comportent mieux avec un variateur de fréquence approprié réglé sur la courbe V/f correcte. La protection thermique, qu'il s'agisse d'une liaison thermique intégrée ou d'un relais de surcharge externe, doit être considérée comme obligatoire sur tout ventilateur fonctionnant sans surveillance.
Un ventilateur bien spécifié devrait fournir entre 20 000 et 40 000 heures de fonctionnement avant le premier entretien du roulement, ce qui pour un fonctionnement en une seule équipe dure entre huit et quinze ans. Cette durée de vie dépend presque entièrement de trois éléments : la lubrification des roulements, la propreté des pales et la température du bobinage.
Les moteurs de notre propre production sont soumis à la même discipline : bobinage, vernissage, équilibrage et test de charge final sur chaque unité avant emballage. C'est la partie la moins glamour de la fabrication des ventilateurs et celle qui décide si un client est toujours satisfait au cours du cinquième été d'utilisation.
Pas tout seul dans une pièce fermée. Il rafraîchit les gens par convection et évaporation de la sueur. La température ambiante ne baisse que lorsque le ventilateur évacue l'air chaud et que l'air extérieur le remplace, ou lorsqu'un refroidisseur par évaporation ajoute de l'eau évaporée au flux d'air.
Multipliez le volume de la pièce en mètres cubes par les changements d'air cibles par heure. Un bureau ou un atelier de 105 m3 avec 20 renouvellements d'air a besoin d'environ 2 100 m3/h, qu'un seul ventilateur axial de 450 à 600 mm peut fournir confortablement.
Oui, de loin. Un ventilateur de 1,1 kW fonctionnant pendant dix heures consomme environ 11 kWh. Une zone climatisée comparable nécessiterait généralement trois unités ou plus d’une capacité de refroidissement de 3,5 kW, et la puissance d’entrée totale serait plusieurs fois supérieure pour la même surface au sol.
Dans les ateliers, les entrepôts et les zones de production semi-ouvertes, généralement oui. Dans les pièces nécessitant une température, une humidité ou une filtration contrôlées, telles que l'assemblage électronique ou l'emballage pharmaceutique, non. Ces espaces nécessitent une réfrigération mécanique, quelle que soit la quantité d’air en mouvement.
Cela rafraîchira les gens, mais la pièce se réchauffera lentement à cause des pertes du moteur et de la chaleur des occupants. L'ajout d'une grille de porte, d'une grille murale ou d'un chemin d'extraction canalisé transforme le même ventilateur en un dispositif de ventilation efficace et produit une baisse de température mesurable.
Parce qu'il fait recirculer sa propre chaleur ainsi que la charge thermique interne de la pièce. Le jet d’air a une vitesse inchangée mais une température plus élevée. Fournir un chemin d'échappement d'au moins 80 pour cent de la zone d'admission élimine normalement le problème.
Avec une hauteur sous plafond de 3 m, le volume est d'environ 90 m3. À 20 changements d’air par heure, vous avez besoin d’environ 1 800 m3/h. Un ventilateur mural ou au sol à haute vitesse de 450 mm couvre facilement cette fonction, et une unité de 600 mm offre une capacité de réserve pour les après-midis chauds.
Oui, et mieux que les refroidisseurs par évaporation, car leurs performances ne dépendent pas de l'évaporation dans l'air ambiant. Dans des conditions humides, la bonne stratégie consiste à déplacer l’air au niveau des occupants et à évacuer la chaleur et l’humidité à la source.
Une fiche technique utile pour un ventilateur industriel contient six lignes : débit d'air en m3/h à l'air libre et à la pression statique réelle, type de moteur et puissance d'entrée nominale, tension et fréquence d'alimentation, classe de protection et classe d'isolation, niveau sonore en dB(A) à une distance indiquée et disposition de montage. Les fournisseurs qui peuvent citer les six proposent généralement eux-mêmes le produit.
Des ventilateurs axiaux pour le refroidissement général de la pièce, des unités d'extraction murales pour l'évacuation des fumées et de la chaleur, des ventilateurs centrifuges canalisés pour une ventilation cachée et de grands ventilateurs de plafond à vitesse lente pour les grands volumes constituent la gamme pratique. Le bon choix découle directement des neuf chiffres de tailles ci-dessus, et non de la taille de l'éventail qui se trouve être en promotion.

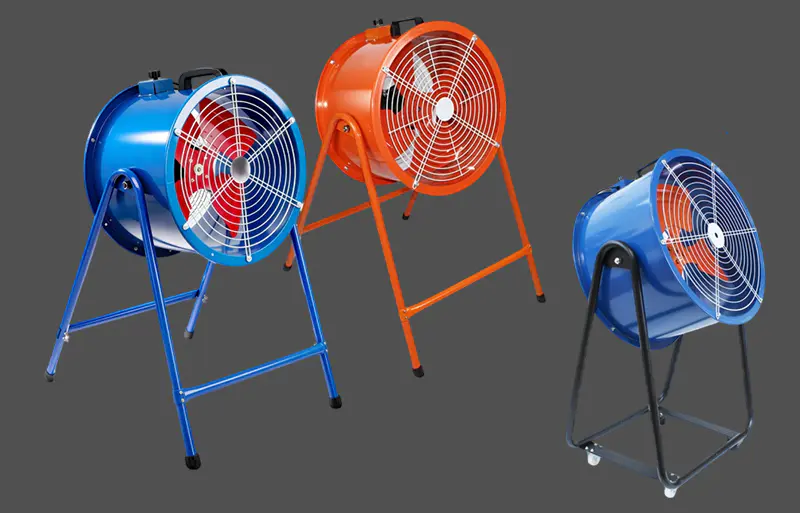

Ventilateur à flux axial post-monté pour le refroidissement industriel Fournit un flux d'air directionnel de 3 000 à 24 500 m³/h avec réglage de l'inclinaison et contrôle de vitesse continu en option pour les ateliers et les grands espaces ouverts. Voir le produit → Notre usine fabrique des moteurs depuis 1993 et des équipements de ventilation à leurs côtés, avec une gestion de la qualité ISO9001 et des produits certifiés CE et CCC. Si vous nous envoyez les dimensions de la pièce, la charge thermique et la limite sonore, nous vous répondrons avec un modèle de ventilateur, les spécifications de son moteur et une déclaration honnête du débit d'air qu'il produira dans votre bâtiment plutôt que sur un banc d'essai.
